| 产品特性：流量计量 | 是否进口：否 | 产地：青岛 |
| 加工定制：否 | 品牌：青岛万安 | 型号：WF系列 |
| 类型：流体振荡式流量计 | 测量范围：1-5000m3/h | 精度等级：1.5 |
| 公称通径：15-500mm | 适用介质：液体，蒸汽 | 工作压力：1.6MPa |
| 工作温度：350℃ | 规格：合格 | 信号：4-20Ma信号 |
| 材质：304不锈钢 | 连接方式：法兰连接 | 通讯：485通讯 |
蒸汽计量表 蒸汽表 蒸汽涡街流量计 青岛蒸汽能量表

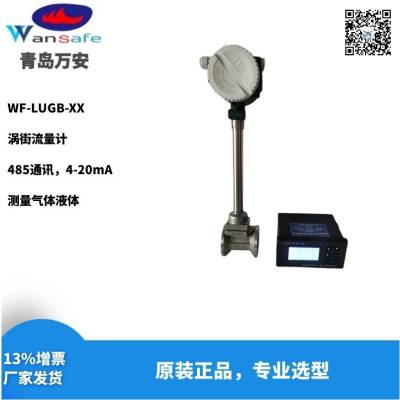

山东蒸汽流量计，山东蒸汽流量计厂家涡街流量计是基于卡门涡街原理而研制成功的一种新型流量计，广泛应用于过热蒸汽、饱和蒸汽、压缩空气、水和盐碱等。
山东蒸汽流量计
*特点：
一、 完整的传感器通径，具有 10mm--500mm 的 20 种不同通径的传感器；
二、 可远距离传输流量信号，并能与计算机连网，实现集中管理。
山东蒸汽流量计，一般特点：
1 、zui小流量值低、流量范围大；
2 、结构简单，无运动磨损部件；
3 、测量精度高，阻力损失小；
4 、安装方便，维修简易。
技术指标：
1 、确度等级： 液体 1.0 级、气体 1.5 级（标准流量范围内）；
2 、公称压力： ① 通径 ≥ DN200mm 2.5MPa ；
② 通径 ≤ DN150mm 4.0MPa ；
③ 6.3 MPa ～ 25 MPa （协议定货）；
3 、被测介质温度： 40 ℃～ 200 ℃， 280 ℃， 350 ℃；
4 、压力损失： 阻力系数 Cd ≤ 2.4 ；
5 、重复性误差 % ： ≤ 1/3 准确度等级值；
6 、流量范围： 8 ： 1 ～ 40 ： 1
7 、供电电源： 12 ～ 24VDC ；
8 、输出信号： ① 电压脉冲：低电平 ≤ 0.5V ，高电平 ≥ 5V ；
② 标准电流： 0 ～ 10 mA 、 4 ～ 20 mA DC ；
③ 标准电压： 0 ～ 5 V 、 1 ～ 5 V
涡街流量计参比流量范围
公称 通径 | 液体（m3/h） | 气体（m3/h） | ||
标准范围 | 可测范围 | 标准范围 | 可测范围 | |
20 | 1～8 | 0.4～10 | 5～60 | |
25 | 1.5～12 | 0.6～16 | 10～120 | |
32 | 2～20 | 1～25 | 16.6～200 | 10～200 |
40 | 2.5～30 | 1～40 | 25～300 | 16～300 |
50 | 3.3～50 | 1.5～60 | 41.6～500 | 24～500 |
65 | 5.3～80 | 2.5～100 | 66～800 | 40～800 |
80 | 8～120 | 4～160 | 100～1200 | 64～1200 |
100 | 13～200 | 6.25～250 | 166～2000 | 83～2000 |
125 | 20～300 | 10～400 | 250～3000 | 133～3000 |
150 | 26～400 | 15～600 | 333～4000 | 200～4500 |
200 | 53～800 | 25～1000 | 666～8000 | 333～8000 |
250 | 80～1200 | 40～1600 | 1000～12000 | 533～12000 |
300 | 106～1600 | 50～2000 | 1330～16000 | 666～18000 |
350 | 166-2500 | 75-3000 | 2080-25000 | 1000-25000 |
400 | 200-3000 | 100-4000 | 2500-30000 | 1330-30000 |
450 | 266-4000 | 125-5000 | 3330-40000 | 1660-40000 |
500 | 333-5000 | 150-6000 | 4160-50000 | 2000-50000 |
注：传感器出厂前逐台标定，扩展型增加zui小流量点的标定数据。
涡街流量计的维护：
涡街流量传感器无有运动部件，正常使用情况下一般不需经常维护，但当被测量介质有结垢物时，应定期清洗内表面。清洗时应切实保护好旋涡发生体及检测探头，不得碰伤其表面、棱边等。
在未征得生产厂家同意的情况下，不得随意拆卸传感器各零部件，否则，责任自负。
检修后应将传感器放大器端盖旋紧，并仔细检查，不得留有杂物。
3、若传感器出现故障，应首先检查传感器供电是否正常，管内流动是否发生变化，一般故障参照表七，若故障无法排除，请与生产厂家解决。
